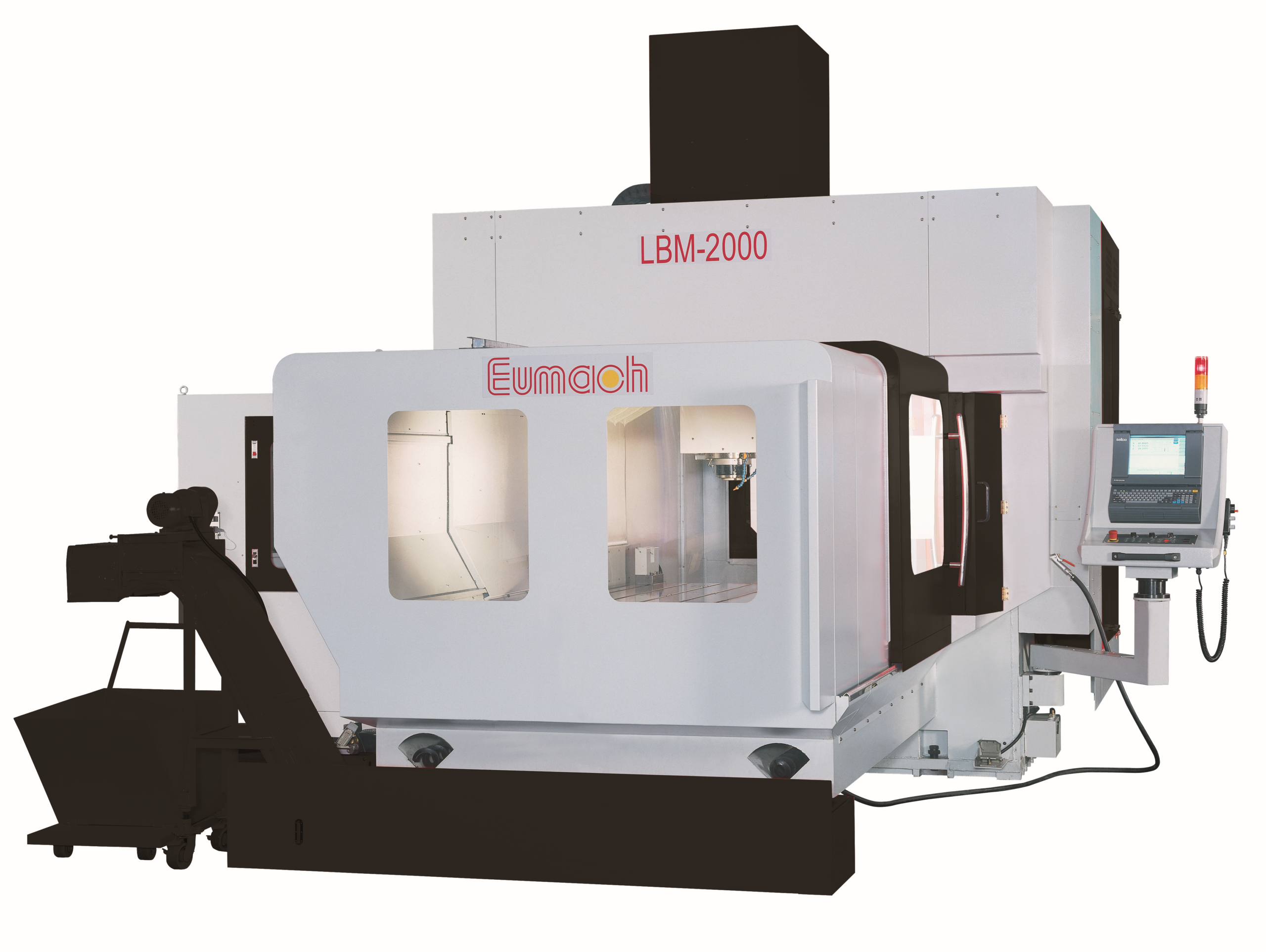

EUMACH LBM-Serie Hochdynamisches Portal-Bearbeitungszentrum

Vertikales CNC-Bearbeitungszentrum in Portalbauweise für schwere Zerspanung, Formen- und Werkzeugbau

Die LBM-Serie von EUMACH, exemplarisch die LBM-2000 und LBM 1500, ist ein hochsteifes Bridge-Type-Bearbeitungszentrum, entwickelt für präzise Zerspanung, hohe Dynamik und maximale Prozesssicherheit. Die Maschine kombiniert großzügige Verfahrwege, extrem steife Portalstruktur und leistungsstarke Motorspindeln – ideal für Werkzeug- und Formenbau sowie große Präzisionsbauteile.

Maschinenkonzept & Aufbau

• Portalbauweise mit zwei massiven Säulen aus einteiligem Guss
  → maximale Steifigkeit, hervorragende Schwingungsdämpfung
• Großer Säulenabstand von 1.750 mm
  → ideal für breite, hohe und komplexe Werkstücke
• Integrierte Kugelgewindeträger in Grundkörper und Sattel
  → thermisch stabil, hohe Positioniergenauigkeit auch bei Eilgängen
• Vollverkleidete Maschine mit Dach
  → saubere Arbeitsumgebung, servicefreundlicher Zugang über breite Doppeltüren

Arbeitsraum & Leistungsdaten

• Tischgröße: 2.100 × 1.600 mm
• Max. Werkstückgewicht: bis 6.000 kg
• Verfahrwege:
  • X: 2.200 mm
  • Y: 1.750 mm
  • Z: 750 mm
• Spindel-Tisch-Abstand: ca. 152 – 902 mm

➡️ Damit deckt die LBM-2000 große Werkzeugaufnahmen, Spannplatten, Rundtische und lange Werkzeuge problemlos ab .

Führungen & Antriebstechnik

• Schwerlast-Rollenumlaufführungen auf allen Achsen
  → hohe Beschleunigungen, exzellente Konturgenauigkeit
• Kugelgewindetriebe beidseitig gelagert
  → reduzierte Wärmeeinflüsse bei hohen Verfahrgeschwindigkeiten
• Öl-Luft-Kühlung für Führungswagen und Kugelgewindemuttern
  → konstante Präzision im Dauerbetrieb

Spindeltechnologie (HSK-A63)

Standard- und Optionenspindeln für unterschiedliche Anwendungen:

• 18.000 min⁻¹ (Standard) – kraftvoll, universell einsetzbar
• 15.000 min⁻¹ Hochdrehmoment-Spindel (optional) – für schwere Zerspanung
• 24.000 min⁻¹ Hochgeschwindigkeit (optional) – für Formen- und Finishbearbeitung
• Leistung bis 53 kW / Drehmoment bis 250 Nm

➡️ Damit deckt die LBM-Serie Schruppen bis Feinbearbeitung auch in Werkzeugstählen sicher ab .

Werkzeugwechsler & Automation

• Standard:
  • 16-fach Scheiben-ATC (armlos)
• Optional:
  • Schwenkarm-ATC mit 32 / 40 / 60 Werkzeugplätzen
• Max. Werkzeuggewicht: 7 kg
• Werkzeugvermessung & Werkstücktaster optional integrierbar

Genauigkeit & CNC-Steuerungen

• Positioniergenauigkeit: VDI 3441 – 0,010 mm
• Wiederholgenauigkeit: VDI 3441 – 0,005 mm
• CNC-Steuerungen:
  • Fanuc 0i-MF / 31i-MB
  • Heidenhain iTNC 530 / TNC 640
  • Siemens 840D / 828D

Typische Einsatzbereiche

• Werkzeug- und Formenbau
• Großteile-Fräsen
• Vorrichtungs- und Formenfertigung
• Schwerzerspanung mit hohen Zeitspanvolumen
• Präzise Kontur- und Flächenbearbeitung

Kurzfazit für deine Website

Die EUMACH LBM-Serie steht für hohe Steifigkeit, Präzision und Produktivität im Großformat. Die LBM-2000 ist die richtige Lösung für Anwender, die große Werkstücke wirtschaftlich, dynamisch und hochgenau bearbeiten wollen – von der Schruppbearbeitung bis zum Finish.

👉 Detaillierte technische Daten, Optionen und ein Angebot können Sie bei uns anfragen.
