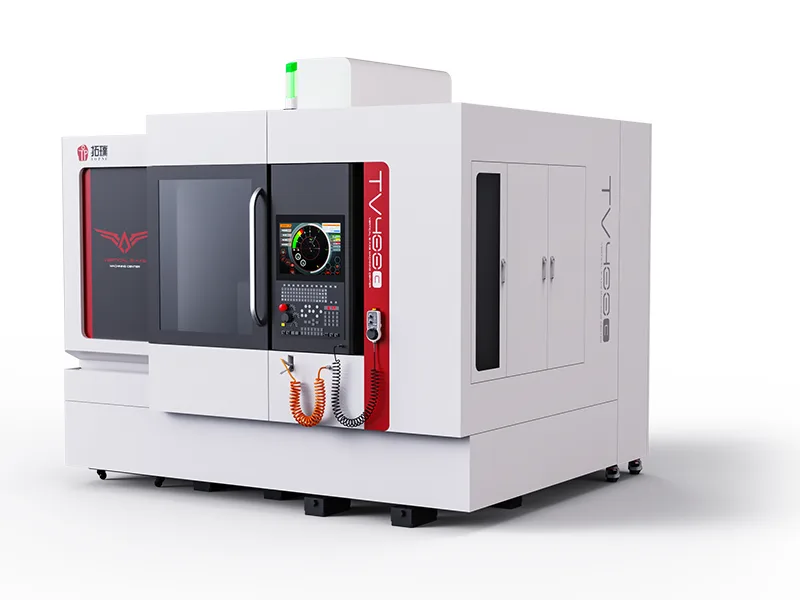

Vertikales 5-Achs-Präzisionszentrum TV-C – kompakt, schnell und genau.
Die TV-C Serie bringt Mikrometer-Präzision auf kleine Stellfläche: direktangetriebener Schwenkrundtisch, Hochgeschwindigkeitsspindel bis 30.000 min⁻¹ und Schruppen wie Schlichten auf derselben Maschine – wahlweise mit Siemens- oder HEIDENHAIN-Steuerung.
Präzision, die auch nach Stunden noch stimmt
Formeinsätze, Implantate, Optik- und Roboterbauteile verlangen enge Toleranzen und feine Oberflächen. Die TV-C ist genau dafür gebaut – und bleibt dabei kompakt.
Zwei Baugrößen für unterschiedliche Werkstücke
TV400C
Für präzises Schruppen und Schlichten von Maschinenbauteilen, Formen und komplexen Strukturteilen – auch in Stahl, Edelstahl und Titan.
- Ø 400 mm
- Tischdurchmesser
- Ø 500 × 300 mm
- max. Aufspannbereich
- 20.000 min⁻¹
- HSK-A63, 20 / 30 kW
TV260C
Für kleine Präzisionsteile in Formenbau, Medizintechnik, Optik und Robotik – mit besonders schneller Spindel.
- Ø 260 mm
- Tischdurchmesser
- Ø 260 × 270 mm
- max. Aufspannbereich
- 30.000 min⁻¹
- HSK-E40, 8,5 / 12,75 kW
Siemens oder HEIDENHAIN – Sie entscheiden
Die TV-C Serie ist mit CNC-Steuerungen von Siemens oder HEIDENHAIN erhältlich. Wir empfehlen die Steuerung, die Ihre Bediener bereits kennen: Das spart Einarbeitung, und vorhandene Programme und Erfahrung bleiben nutzbar.
TV400C und TV260C im Vergleich
Alle Werte nach Herstellerangabe. Auf dem Handy lässt sich die Tabelle seitlich wischen.

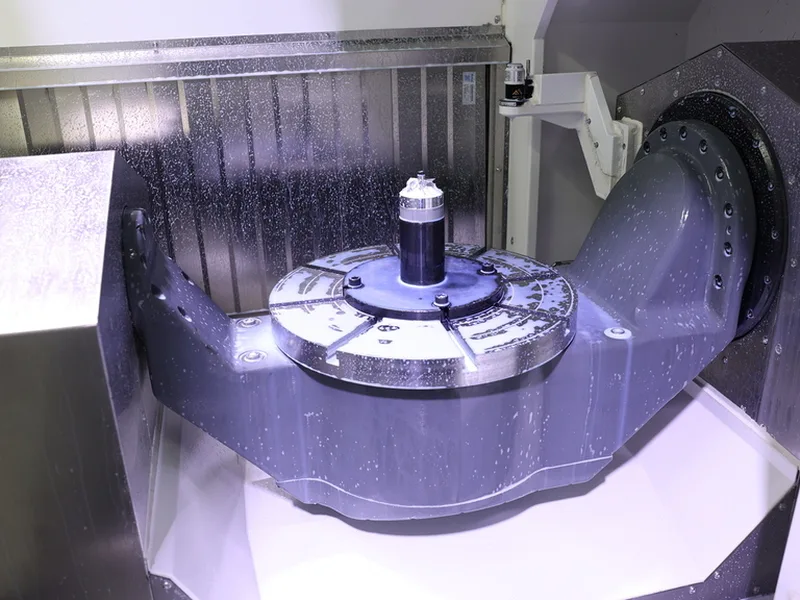

| Parameter | TV400C | TV260C |
|---|---|---|
| Arbeitsbereich | ||
| Ausführung | Mittlere Baugröße | Kompakte Baugröße |
| Verfahrweg X / Y / Z | 450 / 680 / 400 mm | 280 / 500 / 300 mm |
| Max. Aufspannbereich | Ø 500 × 300 mm | Ø 260 × 270 mm |
| Schwenkrundtisch | ||

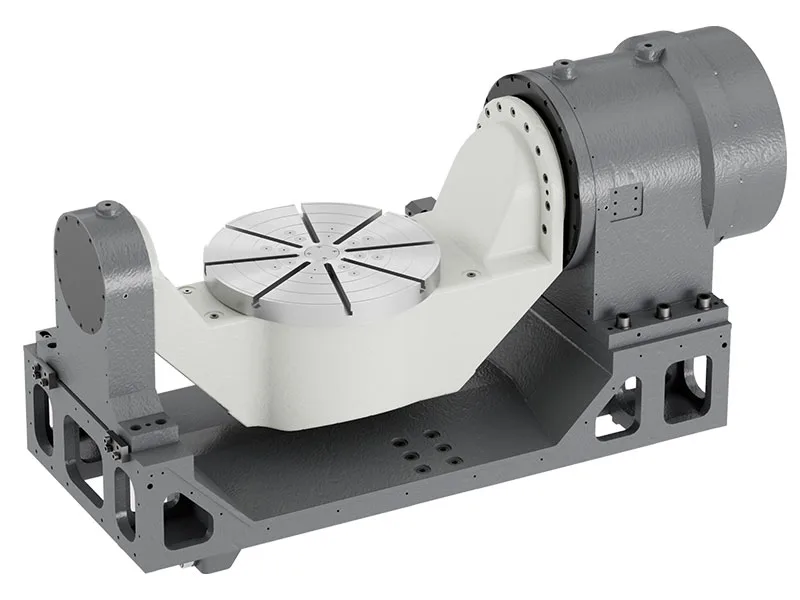

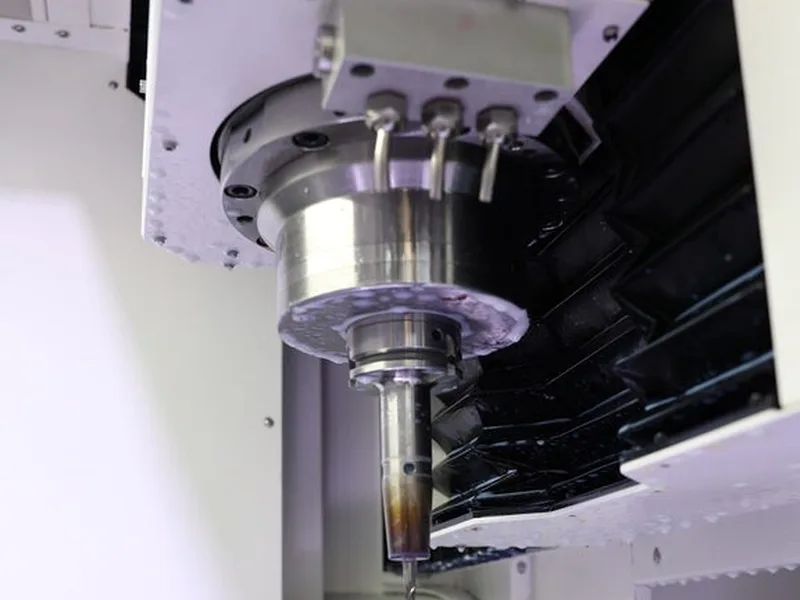

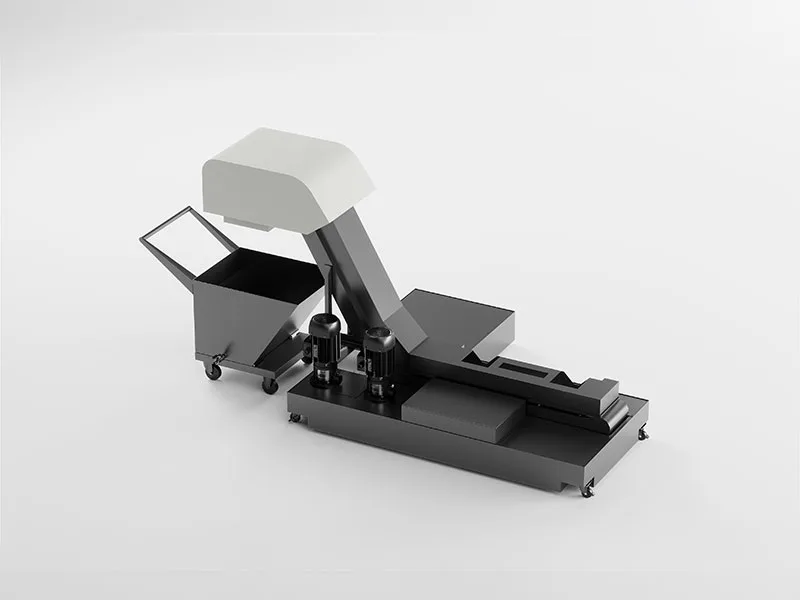

| Bauart | Zweiarm-Schwenkrundtisch, beidseitig gelagert | Einarm-Schwenkrundtisch, A-Achse einseitig gelagert |
| Antrieb A- / C-Achse | Direktantrieb (Torquemotor) | Direktantrieb (Torquemotor) |
| Tischdurchmesser | Ø 400 mm | Ø 260 mm |
| Max. Tischbelastung | 150 kg | 50 kg |
| Schwenkbereich A-Achse | +120° / −120° | +120° / −120° |
| Drehzahl A- / C-Achse | 100 / 200 min⁻¹ | 100 / 200 min⁻¹ |
| Drehmoment A-Achse S1 / S6 | 782 / 1540 Nm | 133 / 286 Nm |
| Drehmoment C-Achse S1 / S6 | 249 / 498 Nm | 60 / 110 Nm |
| Klemmmoment A- / C-Achse | 1680 / 840 Nm | 840 / 210 Nm |
| Kühlung Rundachsen | Wasserkühlung | Wasserkühlung |
| Klemmung | Pneumatisch | Pneumatisch |
| Motorspindel | ||
| Max. Drehzahl | 20.000 min⁻¹ | 30.000 min⁻¹ |
| Werkzeugaufnahme | HSK-A63 | HSK-E40 |
| Leistung S1 / S6 | 20 / 30 kW | 8,5 / 12,75 kW |
| Drehmoment S1 / S6 | 30,7 / 46 Nm | 8,1 / 12,15 Nm |
| Rundlauf Spindelkegel / Planlauf Spindelnase | 1 / 1 µm | 1 / 1 µm |
| Rundlauf am Prüfdorn bei 10 mm | 2 µm | 2 µm |
| Rundlauf am Prüfdorn (lange Messung) | 4 µm bei 250 mm | 3 µm bei 200 mm |
| Werkzeugmagazin | ||
| Magazinart | Scheibenmagazin, optional Kettenmagazin | Scheibenmagazin |
| Werkzeugplätze | 30, optional 40 | 32 |
| Max. Werkzeuglänge | 250 mm | 200 mm |
| Max. Werkzeug-Ø voll / freie Nachbarplätze | 75 / 150 mm | 60 / 120 mm |
| Max. Werkzeuggewicht | 8 kg | 6 kg |
| Vorschübe und Genauigkeit | ||
| Eilgang X / Y / Z | 36 m/min | 36 m/min |
| Beschleunigung | 8 m/s² | 8 m/s² |
| Positioniergenauigkeit X / Y / Z | 2 µm | 2 µm |
| Wiederholgenauigkeit X / Y / Z | 1,8 µm | 1,8 µm |
| Positioniergenauigkeit / Wiederholgenauigkeit A / C | 4 / 2 Winkelsekunden | 4 / 2 Winkelsekunden |
| RTCP-Genauigkeit (5-Achs-simultan) | 0,02 mm | 0,02 mm |
| Steuerung | ||
| CNC-Steuerung | Siemens oder HEIDENHAIN | Siemens oder HEIDENHAIN |
| Aufstellmaße und Gewicht | ||
| Länge × Breite × Höhe (inkl. Späneförderer) | 2875 × 2667 × 2920 mm | 2700 × 2000 × 2500 mm |
| Gewicht | ca. 9 t | ca. 6 t |
Technische Daten und Abbildungen: TOPNC (Herstellerangaben, Stand August 2026). Änderungen und Irrtümer vorbehalten. Die ausführliche Produktbroschüre senden wir Ihnen gern auf Anfrage.

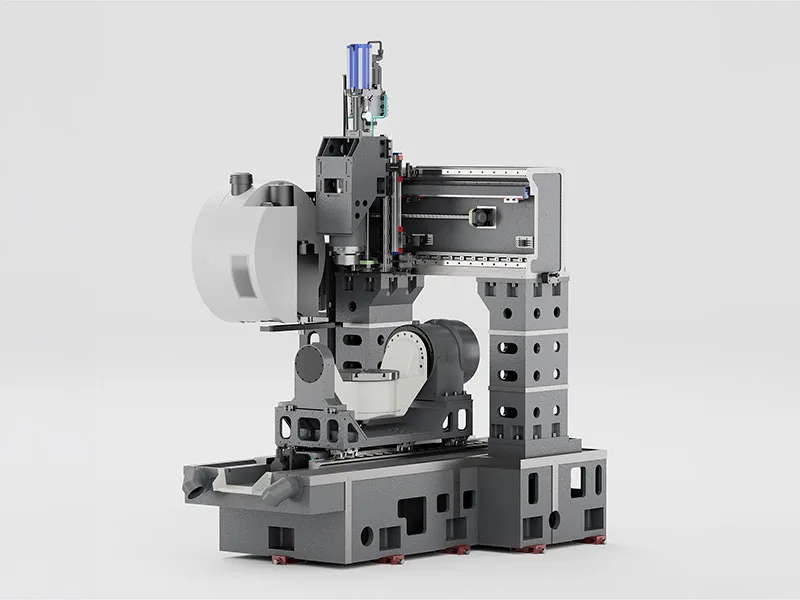

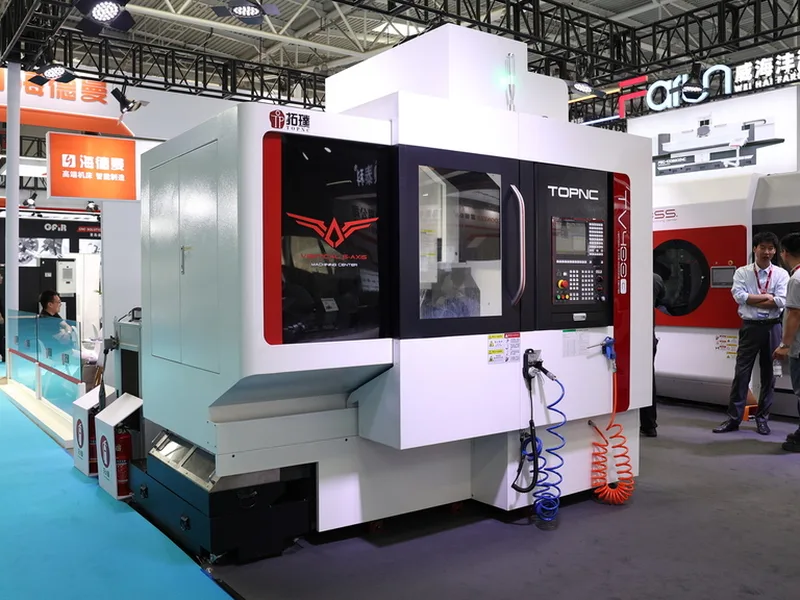

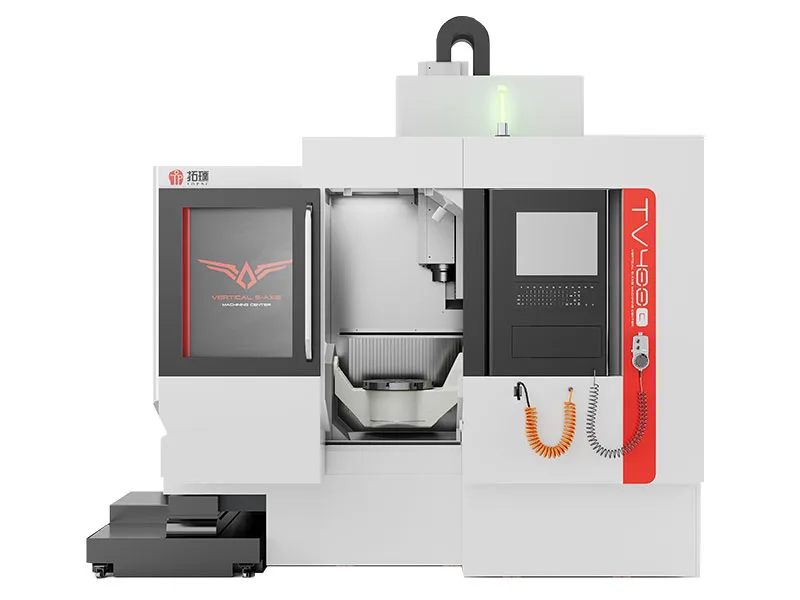

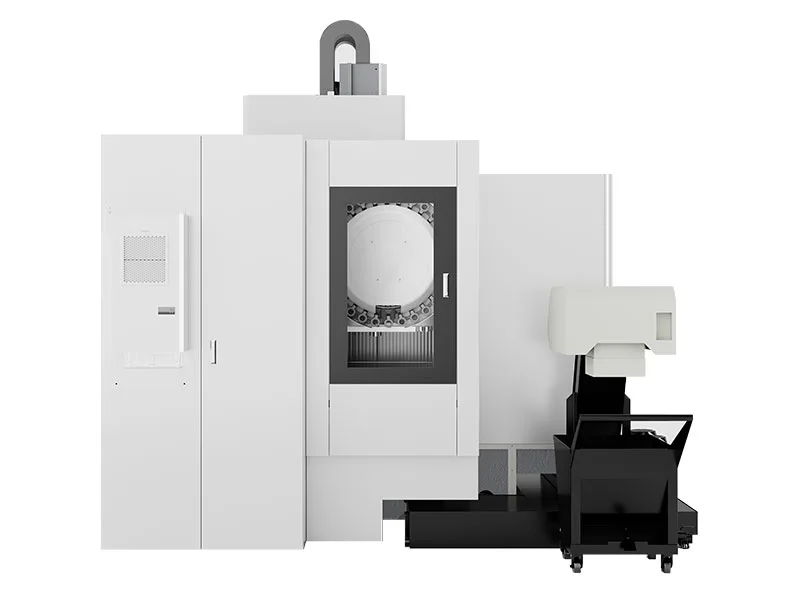

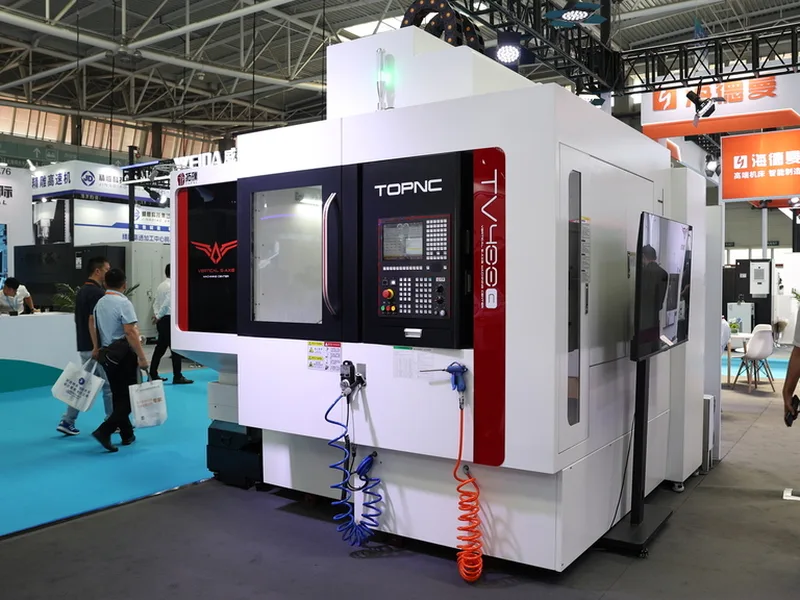

Maschine, Rundtisch und Arbeitsraum
